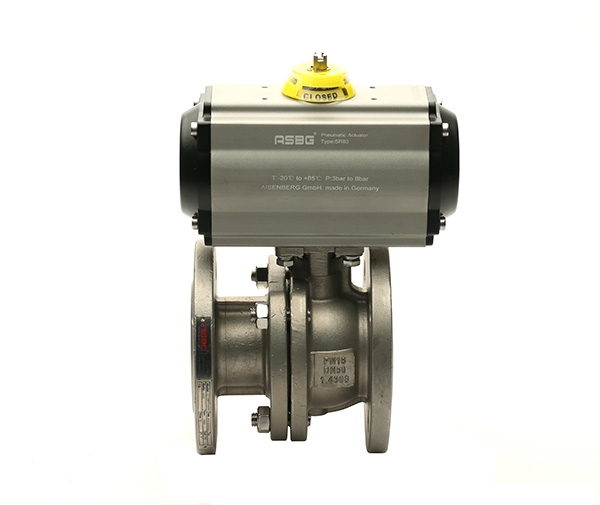

AISENBERG A200系列法蘭式球閥采用浮動式球體，能降低操作扭矩，延長使用期限。此類結實的球閥用于工業應用。
連接方式：德標法蘭、美標法蘭、國標法蘭
工作溫度：-40℃-+250℃
特點
防火安全型
AISENBERG的法蘭式系列閥門提供石墨閥桿填料，在異常環境下，也能達到防火安全標準。如在煙火中，過高的溫度損害了密封彈性閥座，球體會與經書閥體直接接觸，行程二級密封，閥體閥蓋之間密封為不銹鋼和石墨構成的石墨不銹鋼絲纏墊圈，能防止泄漏。石墨的閥桿填料能防止閥桿泄漏。
閥桿密封
A200系列閥門提供活動加載式，具有自動調節的雙重密封。蝶形墊片設計，使閥桿可自動調整至平衡位置來適應溫度的變化和日常的磨損。AISENBERG的閥門專門提供一個單獨的填料壓蓋，不需要重新移動其他部件，就可自動進行調整。填料壓蓋的設計，能夠更均勻的分散經過密封圈的流體壓力。一重密封是由軸密封構成。而可調節的閥桿填料在閥桿和閥體之間開成了二重密封。閥桿填料的標準配置為RPTFE（增強聚四氟乙烯）,由一組V型墊圈疊加而成。所有防火型閥門的標準配置是石墨閥桿填料。
球體
球體經精密機械加工，且經過鏡面拋光。確保零泄漏，操作扭矩小。此外，還有一個額外增加的安全特性，即每個球體閥桿槽中設有一個孔，當閥門處于開啟位置時，可使閥腔和流體之間的壓力均等。
閥體
不銹鋼閥體采用精密鑄造工藝，經固溶退火，確保高性能，且能承受更大強度壓力。碳鋼閥體表面經黑色磷化處理，抗腐防銹。每件閥體鑄件印有鑄造廠的爐號，以備質量追溯。
閥桿
AISENBERG制造能承載重負載，高質量閥桿。閥桿采用雙“D”結構連接球體和操作機構。球體與閥桿配合，所有AISENBERG閥桿都是有閥體內部裝入，可以防止閥桿被吹出，防吹式閥桿的設計增大了安全系數。
閥座
閥座設計在確保降操作扭矩的同時，保持雙向零泄漏。所有彈性閥座外徑上都有泄壓槽，來降低經過入口端的流體壓力，同時具備良好的預加負荷來保證低壓真空密封。
先進V形控制球閥
標準的圓形通道口球閥一直被用于，并將繼續被用于多種控制用途，如用于需要適度壓降的工況?，F(xiàn)在，隨著AISENBERG的V形球閥的誕生，已可提供具備出色的流量控制的，全系列的控制球閥。與其他公司提供的同等尺寸的截止閥和分段控制閥相比，這些90°開關控制閥的結構更為緊湊，重量更為輕便，價格更為經濟實惠。在裝有先進的數控執行機構以級球閥固有的優勢，AISENBERG V形球閥對控制指令反應迅速。這些閥門超過了六級密封等級，氣泡關閉密封時為零泄漏。其他特點還包括越大的可調范圍和重復性能，大流量，能在含有附和和纖維的流體中作業，易于維護，易于PCL界面和計算機指令相兼容等。
增強的線性反應
由于線性設計的固有特性配合控閥的特點，管道介質得以呈線性狀流管道系統。這種設計增強了對介質的控制，以及對控制指令的快速反應。
優良的控制特性
AISENBERG的V形球閥能夠?qū)η蜷y下游提供預期的和流量控制。這些切割V形球閥可與截止閥的控制性能媲美，且具有經濟實惠，體積小，重量輕的球閥特點。AISENBERG可提供多種V形端口槽形端口的球體。60°端口球體，像標準圓孔球體一樣，提供等百分比流量的特點。槽形球體和V形球體有一個小的打開角度，30°球體，具有改進的等百分比流量特性。
流量大
AISENBERG控制提供較大化流量，與相同尺寸的截止閥比，實際上要大得多。控制球閥固有的形態，能提高流速，在很多應用中，即使球閥口徑小于管道尺寸，亦可使用。球閥閥座與球的自潔功能可使球閥被用于泥漿和多纖維介質工況中。
產品簡介
兩片式結構漏點少，浮動球芯結構，經濟實用，適用于絕大多數工況。
設計和特點
操作：手把式、氣動、電動
連接標準：德標法蘭、美標法蘭、國標法蘭
氣動執行器
缸體：鋁合金（其他請咨詢）
氣源壓力：4-8bar
環境溫度：-20℃-+80℃
氣源介質：過濾后的壓縮空氣或者其他惰性氣體
選項：兩位三通或兩位五通電磁閥，電子或物理指示器，定位器，過濾減壓閥，手動離合器
選型說明
|
1.產品類型
|
|
A200
|
二片式法蘭球閥
|
A202
|
二片式法蘭45°V型球閥
|
|
A201
|
二片式法蘭30°V型球閥
|
A203
|
二片式法蘭60°V型球閥
|
|
2.控制方式
|
|
A
|
手動控制
|
|
B
|
氣控角行程活塞式鋁缸體標準型
|
|
P
|
電控基本型角行程
|
|
3.驅動形式
|
|
L
|
手把式
|
H
|
24VDC電動調節
|
|
U
|
ISO5211手把式
|
J
|
380VAC電動調節
|
|
D
|
雙動
|
K
|
220VAC電動開關防爆
|
|
S
|
單動常閉
|
N
|
24VDC電動開關防爆
|
|
P
|
單動常開
|
Q
|
380VAC電動開關防爆
|
|
E
|
220VAC電動開關
|
R
|
220VAC電動調節防爆
|
|
F
|
24VDC電動開關
|
T
|
24VDC電動調節防爆
|
|
M
|
380VAC電動開關
|
V
|
380VAC電動調節防爆
|
|
G
|
220VAC電動調節
|
|
|
4.閥體材質
|
|
2
|
WCB
|
6
|
316SS
|
|
4
|
304SS
|
8
|
316L
|
|
5.內件材質
|
|
4
|
304SS
|
8
|
316L
|
|
6
|
316SS
|
|
|
6.密封材質
|
|
P
|
PTFE
|
K
|
PEEK
|
|
T
|
TFM
|
|
|
7.填料材質
|
|
P
|
PTFE
|
K
|
PEEK
|
|
T
|
TFM
|
|
|
8.設計壓力
|
|
B
|
PN16/150LB
|
D
|
PN40/300LB
|
|
C
|
PN25
|
|
|
9.接口形式
|
|
A
|
美標法蘭
|
D
|
德標法蘭
|
|
C
|
國標法蘭
|
|
|
10.閥門口徑
|
|
13
|
1/2"
|
19
|
21/2"
|
|
14
|
3/4"
|
20
|
3"
|
|
15
|
1"
|
21
|
4"
|
|
16
|
11/4"
|
22
|
5"
|
|
17
|
11/2"
|
23
|
6"
|
|
18
|
2"
|
24
|
8"
|
1.不銹鋼閥門內件與閥體為同一材質。碳鋼閥門閥體為碳鋼，內件為304SS不銹鋼。
2.閥桿填料材質和密封材質一致。
3.V型60°球芯球閥開口為接近等百分比流量曲線。
以上為標準選型，其它要求請咨詢本公司。
