YLD15-45型液壓油冷卻機概述
YL 溫度固定型油液冷卻控溫裝置（以下簡稱油冷卻機）是用于給液壓系統、潤滑系統、切削液、研磨油等控溫的工業冷卻設備，以保證工作主機或液壓系統能長期、可靠、有效地工作。
YL 型油冷卻機可分為 YLD 型獨立式油冷卻機和 YLJ 型浸入式油冷卻機。YLD 型獨立式油冷卻機獨立于工作主機或液壓站的油箱安裝，通過進/出油管與油箱連通，有自帶循環油泵（PA/PB 型）或無泵需外配循環油 泵（A/B 型）兩種。A/B 型表示溫度控制方式：A 型是溫度固定型控制方式，B 型是室溫同調型控制方式。控制方式在出廠時已設定好。
YLD15-45型液壓油冷卻機主要用途
1. 防止機床熱變形、防止機床主軸中心發生偏移、防止油質的氧化蒸發。
2.穩定油壓、防止油震、提高機床的加工精度、提高機床設備的使用效率。
3.延長機床設備、刀具及相關配件的使用壽命、保證油溫在正常的工作范圍內、減小機機械動作的工作誤差、減少設備的維修費用。
4.適用于各類數控齒輪加工機床、鍛壓設備、液壓設備及其它數控通用機床設備。
YLD15-45型液壓油冷卻機價格很多時候，價格能反映出一件產品的很多信息，油冷機也是如此。油冷機的質量不同、產地不同、功能用途的不同以及售后服務的不同，也會導致其本身的價格也不會相同。
如果生產廠家生產油冷機投入的成本比較高，那么其質量相對來說就比較好，售后服務的隊伍的強大等方面決定了其生產的油冷機價格肯定要高一些。如果生產廠家生產油冷機投入的成本沒有那么高，不景其質量會較差，售后服務等也一樣跟不上，油冷機的價格自然比較低。
所以關于油冷機的價格不能單純的某一方面來看，而是應該綜合考慮多方面的因素，從而選出性價比比較高的油冷機產品。
油冷機價格也是根據其不同的型號所決定的，當然其質量和工作運行的速率也是購買的主要因素。對于油冷機在工業方面的應用價值是不可替代的，如果您對油冷機有更多想要了解或是關注的地方，歡迎進本公司了解更多相關內容。
YLD15-45型液壓油冷卻機安裝環境
為了安全考慮，油冷機周圍禁止有易燃易爆等危險氣體的存在，也不允許有高熱的物體存在，與此同時要保證油冷機不受太陽光的直接照射。安裝的具體的位置由用戶根據實際的情況來確定，安裝位置的結構要能夠承受機組的重量以及正常運轉時所傳遞出來的力。
另外，油冷機配管的接頭的使用數量應盡可能的少，以此來降低給油路所造成的阻力。除非有特殊情況，否則在管路中盡量不要用閥門，因為閥門即使被全部開啟，管路中也避免不了比較大的壓力方面的損失。
在給油冷機的油路進行配管的時候，需按照的壓力范圍進行，以此來確保管路的合理化。配管的尺寸的大小是依據油冷機的型號來確定的，管內需保持干燥、無灰、干凈、無油污等等。
還有關于冷油機安裝配管的長度，是依據特定的屬性來確定的，油路的長度要盡量減少，通常不應超過五米。管路之間的連接要牢固并且密封，接頭的地方要用密封的膠帶，用來防止?jié)B入空氣以及油的外泄。
安裝位置選擇合理，設備保持完好，配管數量長度適當，油冷機安裝到位之后就可以進行試運行，在合格的前提下就能夠為工作提供所需的制冷要求。
需要安裝搬運油冷機的時候，要注意避免被其它東西撞到，并且不能將其歪斜或者倒置，盡可能地保持油冷機的原裝，以免后期會對使用效果造成不良影響。

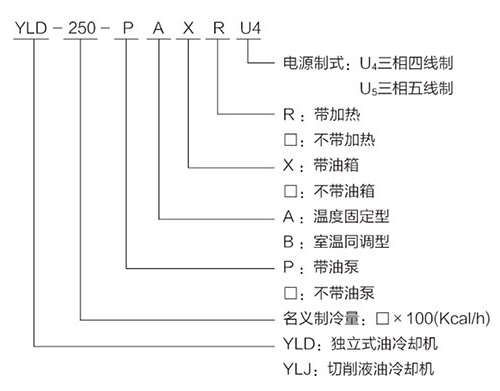

選型說明
各型號適應場合與設備
YLD-P□系列，帶泵不帶油箱，適用于：液壓機、注塑機、液壓傳動、起重機、液壓站、潤滑站冷卻。
YLD-P□系列，帶泵帶油箱，適用于：液壓油、切削液、研磨液、潤滑液及主軸冷卻。
YLD-P□□系列，不帶泵不帶油箱，適用于：遠距離、高油號，大阻力或高真空度吸油場合。油箱地在面以下。
YLJ系列，切削液油冷卻機，適用于：各種金屬切削機床、電火花及主軸冷卻，液壓站冷卻。
規格及技術參數表
| 型號 | YLD15 | YLD25 | YLD35 | YLD45 | |
| 制冷能力 | (Kcal/h) | 1500 | 2500 | 3500 | 4500 |
| (W) | 1740 | 2900 | 4000 | 5200 | |
| 油溫范圍(°C) | 溫度固定型：20~50°C；室溫同調型：室溫± △T（△T=1~3°C） | ||||
|
使用 條件 |
環境要求(°C) | 5~43°C，通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無振動 | |||
| 油溫(°C) | 15~50 | ||||
| 油種類(°C) | 液壓油、潤滑油 | ||||
| 油黏度(°C) | 20~100 | ||||
| 總電源(V) | 3PH/AC380V±10%/50Hz | ||||
| 無油泵輸入功率(Kw) | 0.8 | 1.0 | 1.5 | 1.9 | |
| 帶油泵輸入功率(Kw) | 1.2 | 1.4 | 2.2 | 2.7 | |
| 帶油泵輸入電流(A) | 5 | 6 | 8 | 11 | |
| 壓縮機 | 電源(V) | 1PH/AC220V/50Hz | |||
| 輸入功率(Kw) | 0.7 | 1.1 | 1.3 | 1.8 | |
| 油泵 | 輸入功率(Kw) | 0.4 | 0.4 | 0.75 | 0.75 |
| 流量(L/min) | 8.4 | 14 | 20 | 25 | |
| 接口尺寸(內螺紋)(英寸) | G1/2"x1/2" | G1/2"x1/2" | G3/4"x3/4" | G3/4"x3/4" | |
| 外配管內徑 | DN15 | DN15 | DN20 | DN20 | |
| 外形尺寸(寬*厚*高)(mm) | 400x470x800 | 450x510x850 | 480x550x950 | 530x580x1000 | |
| 重量(Kg) | 75 | 85 | 100 | 110 | |
| 加油箱外形尺寸(寬*厚*高)(mm) | 400x470x1000 | 450x510x1060 | 480x550x1180 | 530x580x1230 | |
| 油箱容積(L) | 24 | 32 | 42 | 50 | |
| 加油箱重量(Kg) | 85 | 95 | 115 | 130 | |
| 制冷劑 | R22 | ||||
| 安全保護 | 冷媒高低壓保護，過載/短路/延時保護、電源缺相/逆想/過壓/欠壓保護 | ||||
備注
1.制冷能力是指環境溫度35°C，進口溫度40°C，使用32#液壓油條件下的制冷量；
2.本系列機組有：溫度固定A型和室溫同調B型兩種機型，供用戶選擇；
3.本系列機組有：不帶泵不帶油箱型、帶泵不帶油箱P型、帶泵帶油箱PX型三種機型，謹供選擇；
4.溫度固定型與室溫同調型的下限溫度均為15°C；
5.安裝時，在空氣吸入口處需保留≮ 50cm的空間，在熱風排出口處需保留≮150cm的空間；

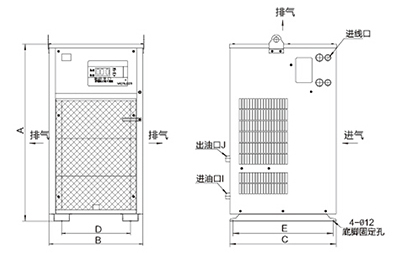

外形尺寸
| 型號 | A | B | C | D | E | I | J |
| YLD15 | 800 | 400 | 470 | 290 | 440 | G1/2" | G1/2" |
| YLD25 | 850 | 450 | 510 | 340 | 480 | G1/2" | G1/2" |
| YLD35 | 950 | 480 | 550 | 370 | 520 | G3/4" | G3/4" |
| YLD45 | 1000 | 530 | 580 | 420 | 550 | G3/4" | G3/4" |
| 注：以上為不含油箱的尺寸。 | |||||||

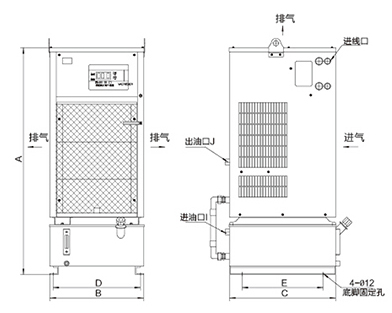

| 型號 | A | B | C | D | E | I | J |
| YLD15PAX | 1000 | 400 | 470 | 360 | 340 | G1/2" | G1/2" |
| YLD25PAX | 1060 | 450 | 510 | 410 | 380 | G1/2" | G1/2" |
| YLD35PAX | 1180 | 480 | 550 | 440 | 420 | G3/4" | G3/4" |
| YLD45PAX | 1230 | 530 | 580 | 490 | 450 | G3/4" | G3/4" |
| 注：以上為帶油箱的尺寸，溫度固定A型與室溫同調B型尺寸相同。 | |||||||
