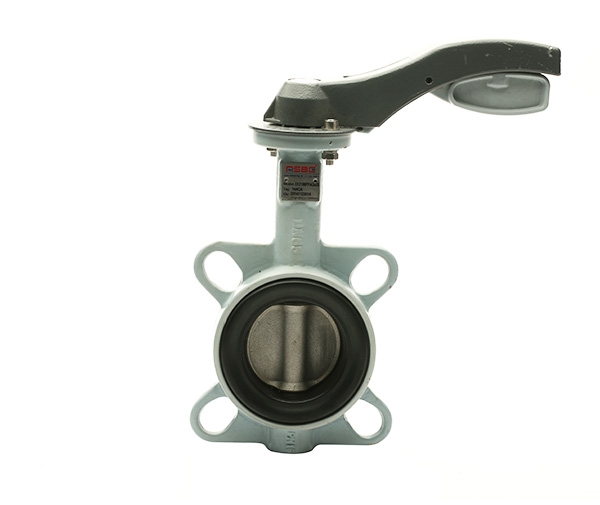

B100系列閥門不僅擁有衛生級閥門的特點，而且具有內在流量特性和能力。AISENBERG B100系列是對夾式帶法蘭安裝孔，B110系列是凸耳式用于管道末端服務和其他法蘭要求，B120系列蝶閥是雙法蘭式設計，能應用于管線末端服務。AISENBERG閥門主要的設計特點是具有兼容性。

連接方式：對夾式、凸耳式、雙法蘭、單法蘭

特點 　
閥板/閥桿設計
　　一片式設計，閥板邊緣經球面加工和手工拋光，具有操作扭矩力低、閥座使用壽命長和密封性能好的優點。應用在衛生領域，這樣的設計防止收藏灰塵顆粒和細菌。閥桿和閥板表面也可以包一層丁腈橡膠或乙丙橡膠，防止金屬表面侵蝕和腐蝕。閥板和閥桿的“薄板”設計，可以提高Cv值（比普通心軸穿透閥板高50%）和較大的壓力恢復能力，所以具有較小的壓力降，是節能閥門。 　

閥座
　　AISENBERG舌槽接合式閥座設計，能夠把閥體與管內介質隔離。與其他同類閥門比較，它具有：閥座安裝牢固，更換方便快捷，扭矩小的優點，閥座表面有模壓成一體的O型環，不壓根再安裝時另加法蘭墊片。 　

閥桿填料
　　自調式雙“U”杯形填料設計，可保證雙向密封。防止外來物質進入閥桿腔內。 　

長/短襯軸
　　搞腐蝕。醇縮醛閥桿套能夠吸收重負荷時的側向推力。 　

閥體
　　閥體分兩半，容易組裝和維修。 　

產品簡介
經濟，結構簡單。適用于絕大多數工業領域。

設計和特點
操作：手把式，手輪式，氣動，電動
連接：對夾法蘭，凸耳式，雙法蘭，單法蘭
壓力范圍：PN10-PN16/150LB

選項
閥體材質：球墨鑄鐵噴涂聚酯層，WCB,304SS,316SS.316L(其他請咨詢)
內件材質：WCB表面鍍鎳，WCB表面鍍尼龍，304SS,316SS,316L(其他請咨詢)
閥座密封：NBR,EPDM,PTFE,Viton,Silicone
閥桿填料：PTFE

選型說明

1.產品類型
B100	中線對夾式蝶閥	B120	中線雙法蘭蝶閥
B110	中線凸耳式蝶閥	B130	中線單法蘭蝶閥
2.控制方式
A	手動控制
B	氣控角行程活塞式鋁缸體標準型
P	電控基本型角行程
3.驅動形式
L	手把式	G	220VAC電動調節
U	ISO5211手把式	H	24VDC電動調節
W	手輪式	J	380VAC電動調節
D	雙動	K	220VAC電動開關防爆
S	單動常閉	N	24VDC電動開關防爆
P	單動常開	Q	380VAC電動開關防爆
E	220VAC電動開關	R	220VAC電動調節防爆
F	24VDC電動開關	T	24VDC電動調節防爆
M	380VAC電動開關	V	380VAC電動調節防爆
4.閥體材質
0	球墨鑄鐵噴涂聚酯涂層	6	316SS
2	WCB	8	316L
4	304SS
5.內件材質
D	WCB表面鍍鎳	6	316SS
E	WCB表面鍍尼龍	8	316L
4	304SS
6.密封材質
N	NBR	F	Viton
E	EPDM	S	Silicone
P	PTFE
7.填料材質
P	PTFE
8.設計壓力
A	PN10	B	PN16/150LB
9.接口形式
D	德標法蘭	A	美標法蘭
10.閥門口徑
17	11/2"	25	10"
18	2"	26	12"
19	21/2"	27	14"
20	3"	28	16"
21	4"	29	18"
22	5"	30	20"
23	6"	31	24"
24	8"

1.工作壓力范圍，DN40-DN200:PN16，DN250-DN600:PN10。PTFE密封工作壓力為PN10。
2.DN200以上中線蝶閥一般選用手輪驅動，PTFE密封的中線蝶閥一般在DN100以上選用手輪驅動。
3.閥桿填料為PTFE（雙層PTFE的填料，自潤滑結構）
以上為標準選型，特殊要求請咨詢本公司。
