AI-601/6010/6011型電力儀表

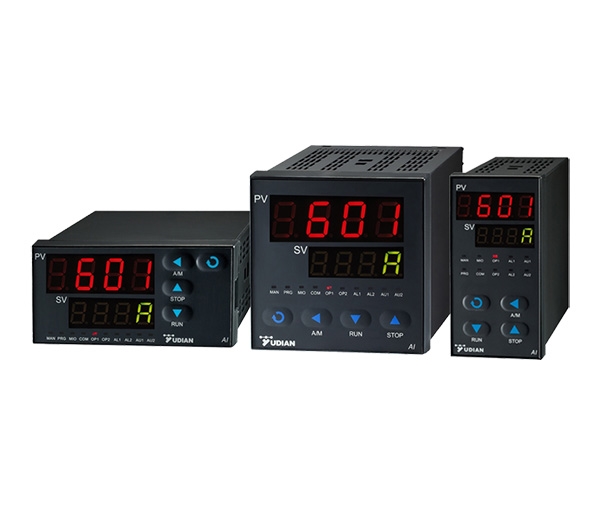

產品概述
AI系列電力儀表包括AI-601交流功率測量儀，AI-6010交流電壓測量儀、AI-6011交流電流測量儀。 AI-601交流功率測量儀也可通過改變內部參數設置顯示電流或者電壓。產品按十年以上壽命設計，五年免費保修。另外如需要測量直流電壓或直流電流，可以選宇電的單路測量顯示報警儀表，宇電的單路測量顯示報警儀表可測量0-20VDC、0-50VDC、0-100VDC、0-200VDC、0-500VDC、0-1000VDC等不同規格的直流電壓以及0-5A的直流電流。
功能特點
● 可自由定義測量刻度。
● 具備上限,上上限,下限和下下限等4路可編程報警輸出。
● 電流輸出能實現14位D/A精度及小于溫漂100PPm/℃的高精度變送輸出功能。
● 可采用RS485通訊接口用數字方式傳輸給計算機或數字式無紙記錄儀。
● 雙排顯示便于設置參數，并且可自由顯示刻度及定義小數點位置。
技術指標
| 輸入規格 | 交流電流 | 0-5A（其他規格可訂購），實際顯示刻度可自由設定 |
| 交流電壓 | 0-500VAC(0-250VAC或其他規格可訂購） | |
| 功率 | 依據實際輸入大的交流電壓及電流大小自由定義顯示功率范圍 | |
| 測量精度 | 0.2級（0.2%FS/℃ ±1個字） | |
| 溫度漂移 | ≤0.01%FS/℃ (典型值約50ppm/℃） | |
| 變送輸出 | 在OUTP位置安裝X3電流模塊后，可將測量值PV變送輸出可達負載電阻500歐 | |
| 報警功能 | 上限、下線、第2上限及第2下限報警功能，可選購安裝繼電器模塊將報警信號輸出 | |
| 電源消耗 | ≤5W；未安裝模塊時≤1W | |

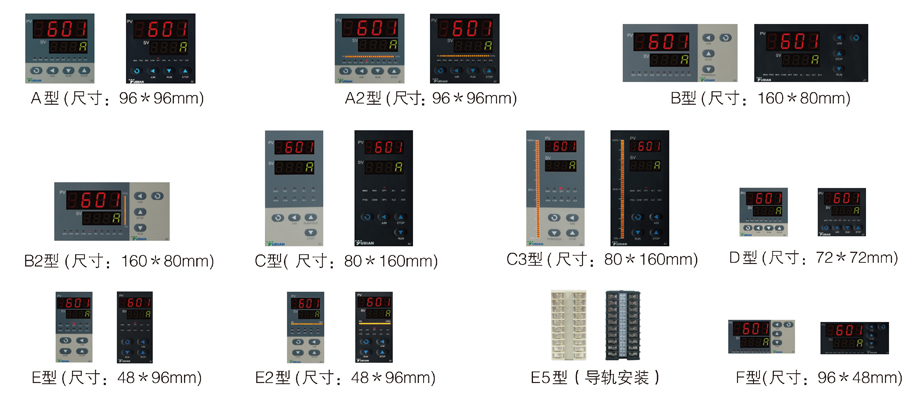

儀表外形尺寸
選型及規格
| Al- | 說明 | ||||||||
| 型號 | 601 | 交流功率測量儀 | |||||||
| 6010 | 交流功率測量儀 | ||||||||
| 6011 | 交流功率測量儀 | ||||||||
| 外形尺寸 | A | 面板尺寸96x96mm | |||||||
| A2 | 面板尺寸96x96mm，帶光柱 | ||||||||
| B | 面板尺寸160x80mm (寬x高) | ||||||||
| B2 | 面板尺寸160x80mm (寬x高) ，帶光柱 | ||||||||
| C | 面板尺寸80x160mm (寬x高) | ||||||||
| C3 | 面板尺寸80x160mm (寬x高)，帶光柱 | ||||||||
| D | 面板尺寸72x72mm | ||||||||
| E | 面板尺寸48x96mm(寬x高) | ||||||||
| E2 | 面板尺寸48x96mm(寬x高)，帶光柱 | ||||||||
| E5 | 面板尺寸48x96mm(寬x高)，導軌安裝 | ||||||||
| F | 面板尺寸96x48mm(高x高) | ||||||||
| 輔助輸入(M2) | V* | V24、V12、V10模塊分別為24VDC、12VDC、10VDC電源模塊 | |||||||
| 主輸出(OUTP) | X3 | 光電隔離的線性電流輸出模塊，占用儀表內部12V電源 | |||||||
| X5 | 光電隔離的線性電流輸出模塊，不占用儀表內部電源 | ||||||||
| 報警(ALM) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | ||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | ||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | ||||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | ||||||||
| 輔助報警(AUX) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | ||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | ||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | ||||||||
| R | 232通訊接口，占用儀表內部12V電源 | ||||||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口，占用儀表電源 | |||||||
| S4 | 光電隔離的RS485通訊接口，不占用儀表電源 | ||||||||
| 機身及面板顏色 | Q | 靚麗黑色 | |||||||
| Z | 經典淺色 | ||||||||
