產品概述

　　AIJE系列電表是采用先進微電子技術精心設計和制造的新一代測控儀表，其中AIJE660可以測量每一相電壓、電流、有功功率、無功功率、視在功率、頻率、功率因數等；采用成熟的電能表技術，能夠準確的計量有功電能、無功電能、四象限電能。具有分時計費、復費率計算、需量記錄及12個月電能統計功能，幫助客戶實現全面的電能計量和考核管理；AIJE620可以測量三相的電流和電壓，搭配不同模塊方式實現報警、變送通訊等功能。

通用功能

● 工作電源：100-240VAC寬電壓設計，頻率50Hz與60Hz可自動識別，均可通用。

● 變送輸出：具有一路4~20mA電流變送輸出功能，可任意選擇常見的電量值進行變送輸出。

● 繼電器輸出：4個可自由組態的繼電器輸出，用于報警或事件輸出，可編程設置多種報警方式。

● 事件記錄：具有對失壓、全失壓、失流與斷相的事件記錄功能。

● 通訊方式：可通過RS485、RF無線通訊以及TCP通訊的方式接入上位機。

AIJE660特色功能

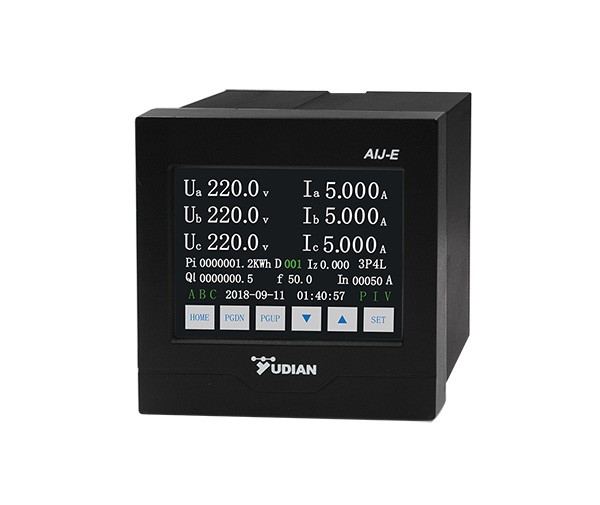

采用3.5寸TFT彩色觸摸屏（分辨力320×240）的人機對話系統，界面簡潔，操作簡單。

1、復費率電能計算功能：復費率電能一天較多可分10個時段，4種費率（尖、峰、平、谷）來完成電能的分時計算。

2、較大需量記錄功能：較大需量是指在一定結算期內（一般為一個月）某一段時間（我國現執行15min）客戶用電的平均功率，保留其較大一次指示值作為這一結算期的較大需量。能統計 總有功功率、 總無功功率、總視在功率、A相電流、B相電流、C相電流在一定結算期內的較大值。

3、四象限電能計量功能：具有12個月的有功、無功、反向有功、反向無功四種電量的計量統計功能。

技術規格

選型及規格

注：帶*號選項在購買前請先咨詢確定

選例說明

這表示一臺多功能電力儀表；①基本型號為AIJE660；②彩屏顯示，面板尺寸為96x96mm；③5A直接輸入型；④帶1路電流變送輸出功能；⑤2路常開繼電器；⑥485通訊模塊；⑦433MHz無線射頻通訊模塊；⑧RJ45網口，支持MODBUS-TCP協議。

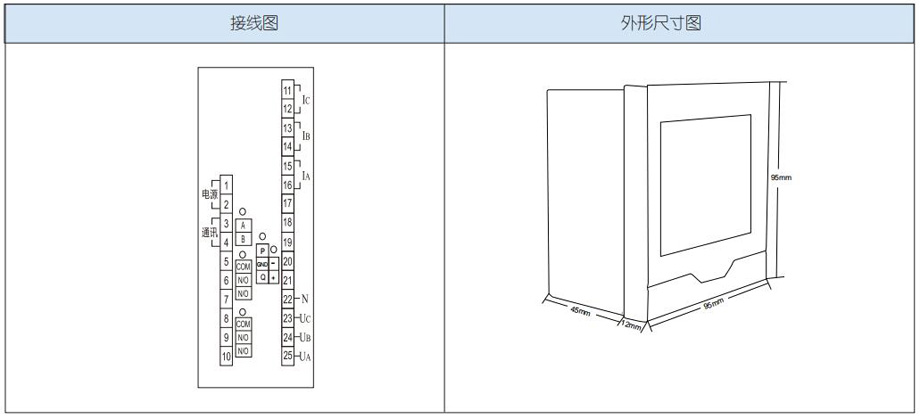

接線圖與外形尺寸圖
