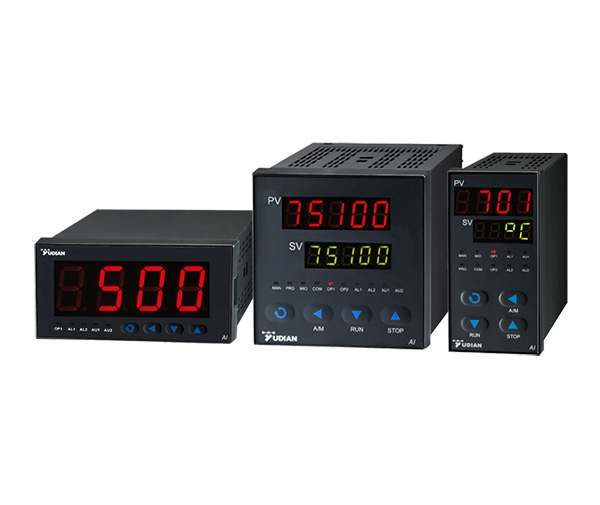

AI-500/501/700/701/751測量顯示報警儀表

產品概述

　　AI系列單路測量顯示報警儀表，適用于溫度、濕度、壓力、流量、液位多種物理參數的測量、顯示、報警、變送與通訊， 廣泛應用于電力、化工、冶金、食品加工、機械制造等領域。產品按十年以上壽命設計，五年免費保修。

功能特點

● 可輸入熱電偶 , 熱電阻 , 線性電壓 , 電流 , 電阻等信號，一個輸入模塊插座還可擴充特殊輸入信號，并允許客戶自定義及擴展特殊輸入規格。

● 具備上限 , 上上限 , 下限和下下限等4路可編程報警輸出。

● 具備數字校正、數字濾波及熱電偶冷端自動補償功能，免維護且使用方便。

● 電流輸出能實現14位D/A精度及小于溫漂100PPm/℃的高精度變送輸出功能。

● 可采用RS485通訊接口用數字方式傳輸給計算機或廈門宇電AI系列真彩人機界面觸摸屏/分體式無紙記錄儀。

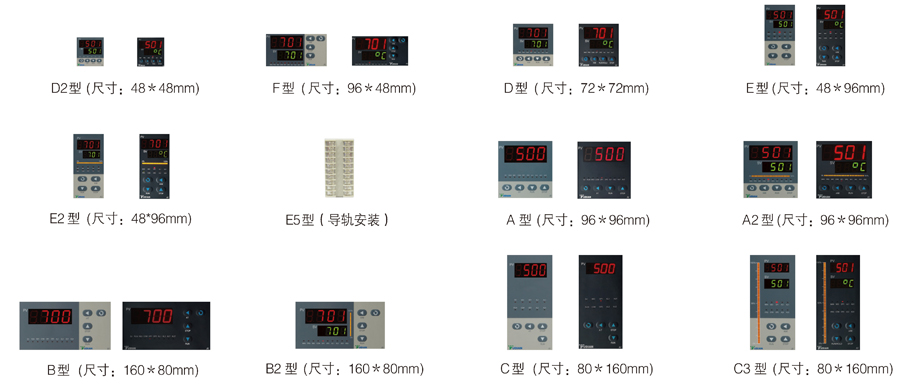

外形尺寸

選型及規格

選型注意事項

1.AI-751默認是MODBUS協議，只支持面板A、E。

2.AI-500/700不支持光柱。

3.D面板儀表沒有MIO□，COMM□和ALM□共用輸出通道，如果儀表加裝RS485通訊模塊則儀表就沒有ALM□，如果儀表需要報警功能可以在AUX□加裝報警輸出模塊。

4.D2面板沒有MIO□與ALM□，且COMM□和AUX□共用輸出通道，因此通訊與報警功能只能二選一，另外D2面板的儀表不支持0~5/1~5V線性電壓的輸入，可以將信號分壓至0~500mA/100~500mA輸入。

選型示例及說明

以AI-701E5I4X3L3L3S4

這是一臺單路測量顯示報警儀，雙排顯示，1.2級測量精度，E5導軌安裝，輔助輸入口安裝的是I4模塊，表示儀表可輸入0~20mA/4~20mA或二線制變送器信號(如輸入熱電偶、熱電阻輔助輸入口不需加模塊)，X3表示儀表的主輸出為光電隔離的線性電流輸出，儀表報警ALM□與輔助報警AUX□都安裝的是L3模塊，表示儀表具備四路報警輸出。另外儀表還具備RS485通訊功能。
