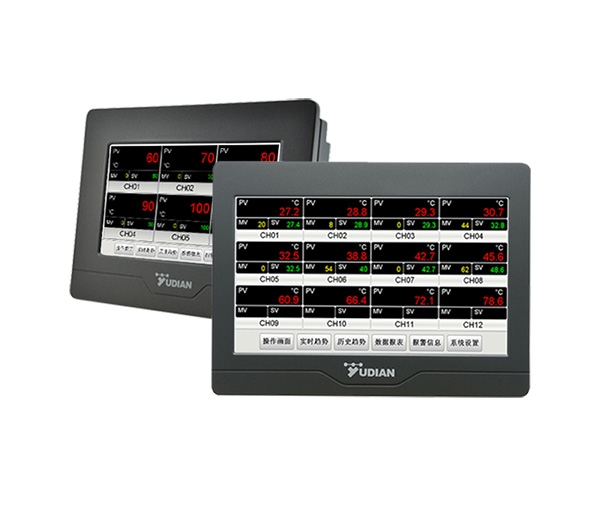

AI-3150/3170/3190系列分體式無紙記錄儀

分體式無紙記錄儀的由來及設計理念

1.空調從一體到分體的進化

　　早期的空調全部都是一體的窗式機，而除了一些老式公寓外，分體式空調已占領了幾乎全部市場，一體化的空調將壓縮機和室內機集成在一個機箱內，此設計方式存在以下缺陷：

　　1）壓縮機和室內機相互之間熱量傳遞，導致能效比分體機差，耗電大；

　　2）壓縮機噪音無法隔離，造成室內噪音大；

　　3）安裝雖然簡單但不如分體機靈活。而分體空調解決了一體空調的全部問題，缺點就是不如一體機安裝簡單，但這一缺點卻換來整體性能的大幅提升。

2.AI分體式無紙記錄儀設計理念

　　分體式無紙記錄儀和傳統一體無紙記錄儀存在與空調相似的情況，一體機測控單元和LCD屏幕集成在同一空間，導致系統結構和設計復雜，成本高可靠性差；機內發熱量遠高于單純測控模塊，影響測控單元的測量精度和穩定性，降低產品性能；工業現場的各種信號容易透過測控單元進入抗干擾性能較差的LCD屏幕和CPU部件，相互影響導致故障。而分體式無紙記錄儀由彩色觸摸屏和AI系列二次儀表組成，二者使用光電隔離的RS485通訊接口連接，二次儀表和彩色觸摸屏之間工作相互不受影響，保證了二次儀表具有優異的溫漂穩定性及抗干擾性能，并且觸摸屏和二次儀表可以單獨升級改進提升性能價格比，相對于一體式無紙記錄儀無論在價格和性能上都具有強大的優勢。

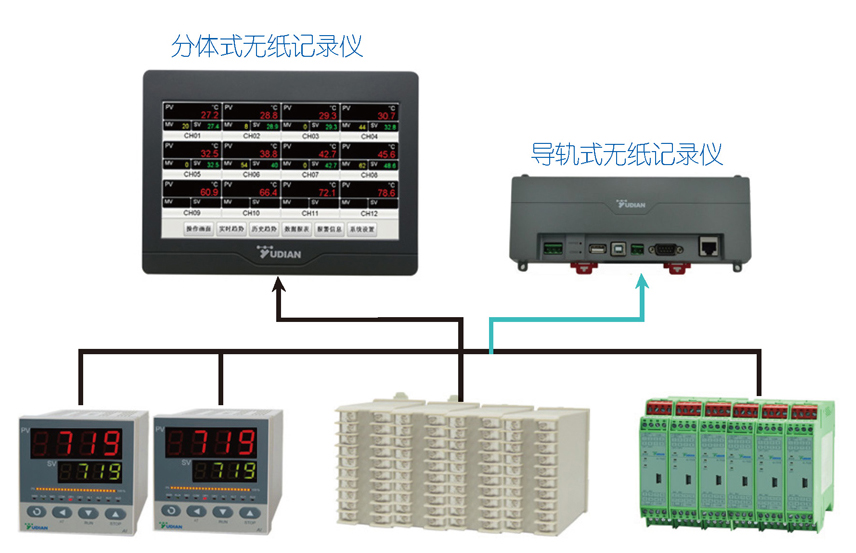

分體式無紙記錄儀示意圖(連接通訊時，分體式無紙記錄儀與導軌式無紙記錄儀只能2選1)

AI系列無紙記錄儀功能特點

● 全新工業級觸摸屏式操作，主要參數設置在一個界面內輕松完成，而且設置菜單全部都是中文的，客戶可以像使用手機一樣輕松地使用。

● 發燒級設計，整機低功耗，提供24個月質量保修期；雙CPU處理模式。

● 儀表帶數據記錄功能，可以顯示實時趨勢、光柱及歷史趨勢，并提供報表形式的記錄數據及報警記錄功能。擁有150M的存儲空間。存儲的數據不僅可以在儀表液晶屏上以曲線和數值進行回放，也可以通過U盤導出在電腦上做進一步分析處理。

● 可選配多種宇電二次儀表作為下位機，如單路、多路測量報警儀表，智能PID調節器/溫控器等，可按需配置，分別購買，自由組合及自由擴充。

● 儀表內置WEB服務器且具備以太網接口，可以通過以太網接口使用www瀏覽器對儀表進行遠程監視及操作。（僅3150W/3170W/3190W/3100W具備）

● 具有P2P云端功能（無須公網IP，即可穿透內網監控），可異地通過智能手機、平板電腦等移動設備進行監視與操作。（僅3150Y/3170Y/3190Y/3100Y具備）

盤裝儀表測控系統方案比較

系統方案	分體式無紙記錄儀	一體式無紙記錄儀 記錄調節一體機	二次儀表+模擬 無紙記錄儀
安裝方式
顯示信息及操作	既有真彩實時曲線顯示，下方儀表亦可同時顯示數字并保留儀表的操作功能，顯示信息豐富，富有工控產品元素	控制柜外觀以液晶屏為主，實現了集中顯示及操作，但整體比較單調缺少工控產品元素，發生黑屏故障后成為黑盒子，有失控風險。	二次儀表和無紙記錄儀之間用模擬量信號傳輸，存在變送誤差，無紙記錄儀無法對儀表進行操作，使用方便性不如一體機和通信網絡傳輸?shù)姆煮w無紙記錄儀。
危險分散	是	否，尤其是多回路調節記錄一體機不宜采用，一旦故障多個回路同時失控，讓現場非常危險。	是
可靠性	很高	很差	很高
綜述	實現了集中顯示操作及無紙記錄儀功能，系統外觀更上檔次。儀表和觸摸屏之間采用光電隔離的RS485通信接口，單個儀表故障不影響觸摸屏及其它儀表，觸摸屏故障儀表仍能正常使用，符合“操作集中、危險分散”的工控產品設計要求。	這類一體化液晶屏儀表結構復雜，把易受現場干擾的工控線路和民用液晶屏這類較脆弱復雜的線路設計在一個機殼內，其安全標準、抗干擾性、溫度范圍都遠不如數碼管顯示儀表，加上產量少容易質量不穩定，一旦故障或因為干擾死機，往往多個回路同時失控，給現場帶來災難性后果。	作為傳統的二次儀表加模擬式無紙記錄儀形式，顯然無論在價格、記錄精度和操作便利性方面都無法與分體式無紙記錄儀表相比，但危險分散，可靠性要比一體化無紙記錄儀及調節記錄一體機高。

選型及規格

接口形式

尺寸圖

安裝示意圖
