PLC可編程控制器
產品概述

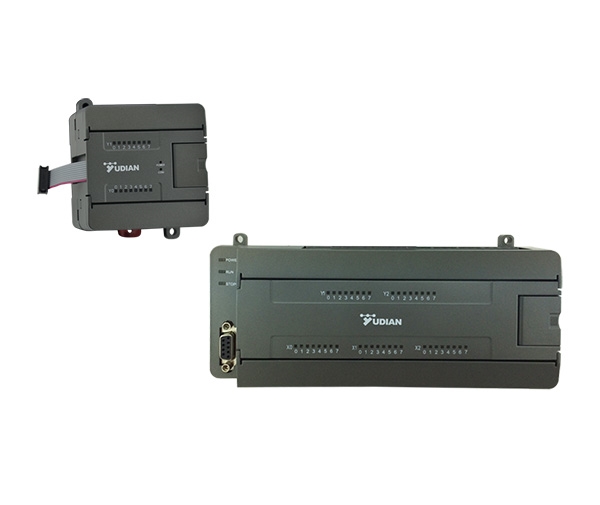

宇電AP系列高可靠性小型PLC采用了32位微處理器，運行速度較以往同類產品大大加快，采用“發燒”級元器件，傳承宇電經典的低功耗高可靠性設計理念，設計目標年平均返修率低于0.1%，抗干擾性方面通過4KV群脈沖測試，符合嚴酷工業環境下使用要求，可廣泛應用于各類需要小型PLC的工業、科研及民用現場。
功能特點
● 多種通訊模式，除傳統的RS232和RS485通訊接口外，40點及以上產品還支持CAN2.0通訊接口。
● 除支持傳統的MODBUS RTU/ASCII和自由通訊協議外，還支持CANBUS和宇電AIBUS通訊協議，通過連接宇電豐富的AI系列智能溫控器/調節器/巡檢儀/流量積算儀及電力儀表等系列產品，組建功能完整強大的工控系統。
● 可與宇電3270多功能組態型真彩色人機界面觸摸屏結合。
● 擴展方便，除常規的14、28和40點產品外，40點產品可以外接多個擴展模塊，可擴展至256點。
● 采用先進的快速非易失存儲器FRAM保存寄存器數據，即使內置電池失效亦不影響掉電后的數據存儲。
● 節能型設計，每個輸入端口耗電由市面同類產品的0.1W左右減少為0.03-0.05W。
● 輸出采用晶體管或功率型繼電器，觸點負載能力強瞬間承受電流是市面同類產品的2倍以上，提升了系統的整體可靠性。
● 40點產品提供24V和220V電源供客戶選擇。

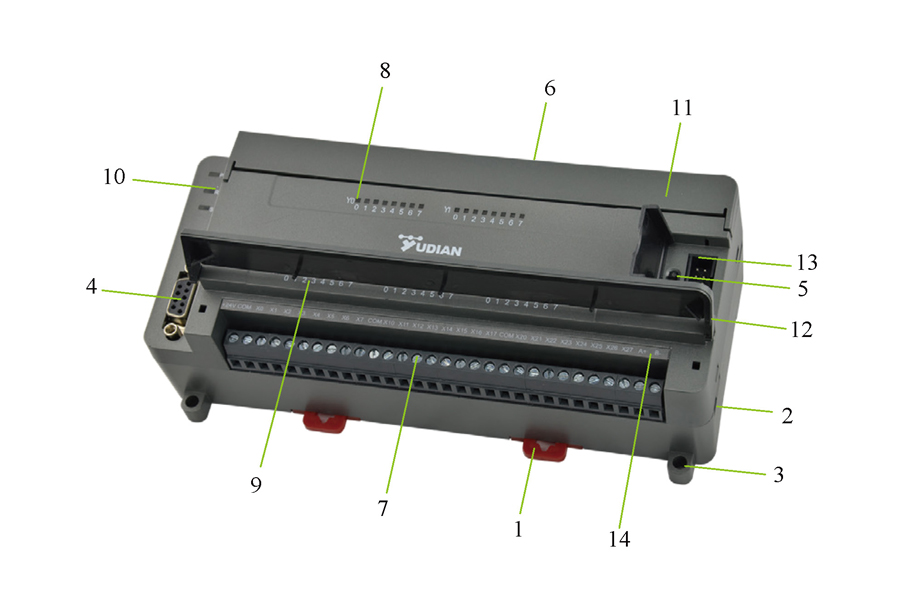

外觀說明
1、DIN軌固定扣 2、DIN軌槽（35mm） 3、直接固定孔 4、程序下載口、RS232通訊口 5、RUN/STOP開關 6、輸出端子 7、輸入端子 8、輸出點指示燈 9、輸入點指示燈 10、電源、運行及錯誤指示燈 11、輸出端蓋板 12、輸入端蓋板 13、擴展接口 14、RS-485通訊口
選型及規格
14/28點產品選型及規格
| 主機型號 | APM-14 | APM-28 | APH-28 | |
| 電源 | DC 24V | |||
| 允許電源電壓 | DC21.5~DC26.5 | |||
| 消耗功率 | 2.5W | |||
| 程序容量 | 256K步 | |||
| 輸入輸出點數 | 不可擴展 | |||
| 通用輸入輸出 | 本機I/O數字量 | 8輸入/6 輸出 | 16輸入/12輸出 | |
| 輸入類型 | NPN(漏型) | |||
| 輸出類型 | 晶體管 | |||
| 中斷 | 2個外部中斷X0；一個定時中斷 | |||
| 高速輸入 | 高速計數器輸入 | 1軸 10KHZ | 1軸 60KHZ | |
| 高速計數器輸入端子 | X0 X1 | |||
| 脈沖輸出 | 內置輸出端子分配 | 2軸 10KHZ | 2軸 60KHZ | |
| 脈沖輸出端子 | Y0 Y2 | |||
| 內置模擬輸出 | 無 | |||
| 編程口 | RS232C(DB9串口) | |||
| 內置通信口 | RS485 | |||
| 通信協議 | Modbus RTU/ASII協議、支持自由通訊協議、AIBUS協議庫 | |||
| 指令執行時間 | 基本指令0.01us，應用指令0.08us | |||
| 控制方式 | 循環掃描、支持立即刷新指令(主機及擴展模塊) | |||
| 程序語言 | LD（梯形圖） 符合IEC 1131-3規范、支持語言(C,C++)混合高速表達式運算 | |||
| 存儲方式 | Flash ROM存儲，無需后備電池 | |||
| 隔離方式 | DCDC隔離、光 耦 | |||
| 電源保護 | 電源極性反接 | |||
| 允許瞬間斷電 | 10ms | |||
| 高速計數器 | 可配置2路： 0-A/B相脈沖4倍頻、1-A/B相脈沖2倍頻、2-A/B相脈沖無倍頻 | |||
| 高速脈沖輸出 | 脈沖+方向輸出 | |||
| 擴展模塊 | 無 | |||
| 模擬量擴展 | 采用RS485與宇電AI系列智能儀表通訊擴展，PLC內置AIBUS協議庫或采用MODBUS-RTU協議擴展 | |||
40點產品選型及規格
| 主機型號 | APH-40R | APH-40 | APM-40 | ||||
| 電源 | AC 220V | DC 24V | AC 220V | DC 24V | AC 220V | DC 24V | |
| 允許電源電壓 | 100~240VAC | DC21.5~DC26.5 | 100~240VAC | DC21.5~DC26.5 | 100~240VAC | DC21.5~DC26.5 | |
| 消耗功率 | 5W | 2.5W | |||||
| 程序容量 | 256K步 | ||||||
| 輸入輸出點數 | 輸入256點、輸出256點 | ||||||
| 通用輸入輸出 | 本機I/O數字量 | 24輸入/16輸出 | |||||
| 輸入類型 | NPN(漏型) | ||||||
| 輸出類型 | 繼電器 | 晶體管 | |||||
| 中斷 | 3個外部中斷X0、X1、X2；一個定時中斷 | ||||||
| 高速輸入 | 高速計數器輸入 | 2軸 60KHZ | |||||
| 高速計數器輸入端子 | (X0 X1 ) (X2 X3) | ||||||
| 脈沖輸出 | 內置輸出端子分配 | 無 | 3軸 60KHZ | 2軸 10KHZ | |||
| 脈沖輸出端子 | 無 | Y0、Y1、Y2 | |||||
| 內置模擬輸出 | 無 | ||||||
| 編程口 | RS232C(DB9串口) | ||||||
| 內置通信口 | CAN2.0、RS485 | ||||||
| 通信協議 | Modbus RTU/ASII協議、自由通訊協議、CANBUS通訊協議、內部集成AIBUS協議庫 | ||||||
| 指令執行時間 | 基本指令0.01us，應用指令0.08us | ||||||
| 控制方式 | 循環掃描、支持立即刷新指令(主機及擴展模塊) | ||||||
| 程序語言 | LD（梯形圖） 符合IEC61131-3規范、支持語言(C,C++)混合高速表達式運算 | ||||||
| 存儲方式 | Flash ROM存儲，無需后備電池 | ||||||
| 隔離方式 | DCDC隔離、光 耦 | ||||||
| 電源保護 | 電源極性反接 | ||||||
| 允許瞬間斷電 | 10ms | ||||||
| 高速計數器 | 可配置2路： 1-A/B相脈沖1倍頻、2-A/B相脈沖2倍頻、4-A/B相脈沖4倍頻 | ||||||
| 高速脈沖輸出 | 無 | 脈沖+方向輸出 | |||||
| 模擬量擴展 | 采用RS485與宇電AI系列智能儀表通訊擴展，PLC內置AIBUS協議庫或采用MODBUS-RTU協議擴展 | ||||||
擴展模塊選型及規格
| 單元型號 | AP-16EX | AP-16EY | AP-16EXY | AP-28EXY | AP-16EXYR | AP-16EYR | |
| 電源 | DC 24V | ||||||
| 允許電源電壓 | DC21.5~DC26.5 | ||||||
| 消耗功率 | 2.5W | ||||||
| 通用輸入輸出 | 輸入點數 | 16 | 無 | 8 | 16 | 8 | 無 |
| 輸入規格 | NPN(漏型) | ||||||
| 輸出點數 | 無 | 16 | 8 | 12 | 8 | 16 | |
| 輸出規格 | 晶體管 | 繼電器 | |||||
