產品概述

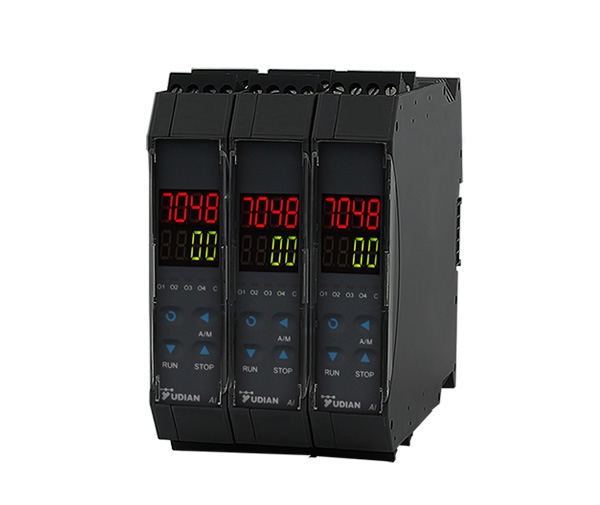

AI系列導軌安裝型多路PID溫度控制器是在傳承了宇電多項經典技術的基礎上，推出的新一代智能控制產品。按十年以上壽命設計，五年免費保修。它融合了宇電經典PID溫度控制器的優點，既可以作為一個獨立的多路溫度控制器，又可以通過RS485接口與記錄儀、PLC、觸摸屏等上位機設備通訊，也可以選用宇電多種類型的協議轉換器實現與各個品牌控制系統的無縫對接。
功能特點
● 安裝寬度僅22.5mm，廣泛應用于需要節省安裝空間的場合；
● 集成一個RS485通訊接口，方便用戶使用；
● D7/E7采用特殊定制LED顯示器，在有限寬度內實現雙排四位顯示，5個LED狀態指示燈，輸出、報警、通訊等狀態一覽無余；
● D7/E7自帶實體按鍵，人性化的操作方法，易學易用，通過自帶按鍵即可查看數據或進行設置操作；
● D7外形的電源與通訊的接線方式采用插拔總線端子，多臺使用時可快速連接；
● 支持 K、S、E、J、B、N、T、WRe5-WRe26等多種規格熱電偶輸入，自動冷端補償或Pt100二線制輸入；
● 使用高性能的元器件，大大降低溫度漂移并使得各個通道之間相互干擾降低；AI-70482型4個測量回路信號全隔離，適合負極與外殼相連的熱電偶；
● 采用SSR電壓輸出，控制周期0.48～5秒可調；
● 先進的AI人工智能調節、自整定、自適應、控制穩定；
● 抗干擾性能符合在嚴酷工業條件下電磁兼容(EMC)的要求。
選型及規格
| Al- | 說明 | ||||||
| 型號 | 7028 | 兩路PID溫度控制器 | |||||
| 70282 | 兩路PID溫度控制器(輸入隔離型) | ||||||
| 7048 | 四路PID溫度控制器 | ||||||
| 70482 | 四路PID溫度控制器(輸入隔離型) | ||||||
| 外形尺寸 | D5 | 通過E8手操器顯示和設置，寬度22.5mm，插入深度112mm | |||||
| D7 | 自帶顯示屏與實體按鍵，總線式端子接線，寬度22.5mm，插入深度112mm | ||||||
| E7 | 自帶顯示屏與實體按鍵，寬度22.5mm，插入深度112mm | ||||||
| 輸入信號 | J1 | 熱電偶輸入，也支持mV電壓輸入 | |||||
| J2 | 二線制熱電阻輸入 | ||||||
| 輸出信號 | G5 | 固態繼電器驅動電壓輸出 | |||||
| 報警(AUX) | Q | 雙路報警(固態繼電器驅動電壓輸出) | |||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口 | |||||
注：1.D5系列沒有報警輸出。2.70282、70482只可選D7尺寸與熱電偶輸入。3.選型時輸入 、輸出 、報警、通訊可以省略不寫，輸入默認為J1模塊。
