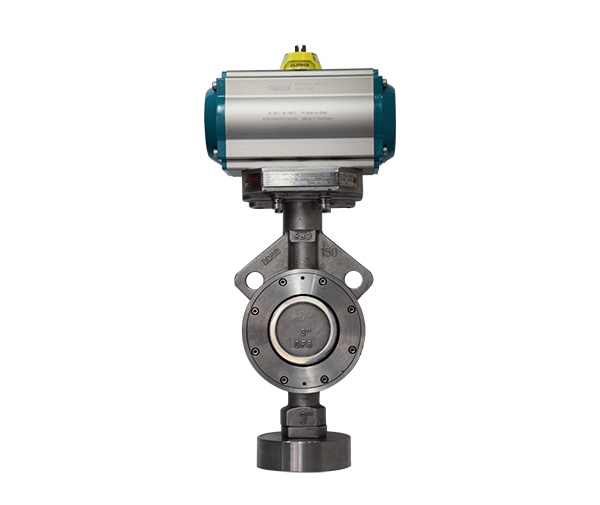

AISENBERG很自豪的提供B200系列高性能蝶閥。專利設計（專利號：CN211715798U）一經推出就應用于化學生產中。簡單創新的設計，提供了堅固的可靠性及現場極易維修的性能。
連接方式：對夾式、凸耳式、雙法蘭
工作溫度：-40℃-+250℃
特點
AISENBERG的雙重偏心設計減少了閥座的摩損，保證了整個壓范圍內的雙向氣密關閉功能。
在閥座開始的起始點，偏心閥板產生了一個類似凸輪的作用，不要過大的壓力，便能牽引閥板離開閥座，閥板在起始位置的這個類似凸輪件作用，降低閥座磨損，盡量減少了閥座的變形形象，閥門開啟時，由于閥板不接觸閥座，因此閥座的壽命延長，操作扭矩很小，閥門關閉時，這個類似凸輪的作用轉換的回轉運動為直行程運動，有效的推動閥板觸及閥座，閥板對閥座的揩拭作用，避免了泥漿及懸浮固體等異物的積聚。
閥板
標準材料316不銹鋼閥板，設計為可提供較大的流量，較小的流體阻力和Cv值。
閥桿
高強度，整體式閥桿采用17-4PH不銹鋼材料，閥桿端部標準化設計，具有能夠互換AISENBERG執行機構的特點。
防吹出閥桿
在閥桿凹槽和填料壓蓋之間裝有一個定位丫環，能保持閥桿定位。
閥座設計
● 兩件式閥座結構，包括有一只彈性能器由閥座整個包裹著，該組件被一個表面修整的閥座定位器銷緊在閥體凹槽處，這項簡單可靠的設計，提供許多的優點，包括：
● 增能器被閥座隔離了管路介質。
● 無論閥座處于什么位置，閥體凹槽和閥座定位器上的鋸齒都能使閥座固定。
● 全表面修整的閥座定位器采用螺栓連接閥體，將閥座鎖定在正確的位置上，即使在沒有配對法蘭時，閥座也固定可靠。
● 密封可靠和具有良好的支撐能力的閥座，通過閥板和管路的壓力來激發增能。管路壓力越高，密封能力也越好，在較低壓力和真空工況，這種增能閥座的設計，能提供更優越的密封性能，而且使用壽命更長。
● 對管路介質流體而言，提供了零泄漏雙向密封功能。
● 閥座本身具有對溫度變化和磨損情況的自我調節能力。
產品簡介
雙偏心蝶閥采用模塊化設計原理，該系統可以滿足您對操作可靠性、環保及成本效益方面的要求，壓蓋式安裝的閥座，更換備件方便簡單。唇式結構結構的彈性密封圈，具有自動補償?shù)墓δ埽瑹o論介質流動方向如何，偏心蝶閥總能保持優異的密封效果。
設計和特點
操作：手把式、手輪式、氣動、電動
連接：對夾法蘭、凸耳式、雙法蘭
壓力范圍：PN19/150LB、PN40/300LB
氣動執行器
缸體：鋁合金（其他請咨詢）
氣源壓力：4-8bar
環境溫度：-20℃-+80℃
氣源介質：過濾后的壓縮空氣或者其他惰性氣體
選項：兩位三通或兩痊五通電磁閥、電子或物理指示器、定位器、過濾減壓閥、手動離合器
選型說明
|
1.產品類型
|
|
B200
|
雙偏心對夾式蝶閥
|
B220
|
雙偏心雙法蘭蝶閥
|
|
B210
|
雙偏心凸耳式蝶閥
|
|
|
2.控制方式
|
|
A
|
手動控制
|
|
B
|
氣控角行程活塞式鋁缸體標準型
|
|
P
|
電控基本型角行程
|
|
3.驅動形式
|
|
L
|
手把式
|
G
|
220VAC電動調節
|
|
U
|
ISO5211手把式
|
H
|
24VDC電動調節
|
|
W
|
手輪式
|
J
|
380VAC電動調節
|
|
D
|
雙動
|
K
|
220VAC電動開關防爆
|
|
S
|
單動常閉
|
N
|
24VDC電動開關防爆
|
|
P
|
單動常開
|
Q
|
380VAC電動開關防爆
|
|
E
|
220VAC電動開關
|
R
|
220VAC電動調節防爆
|
|
F
|
24VDC電動開關
|
T
|
24VDC電動調節防爆
|
|
M
|
380VAC電動開關
|
V
|
380VAC電動調節防爆
|
|
4.閥體材質
|
|
2
|
WCB
|
6
|
316SS
|
|
4
|
304SS
|
|
|
|
5.內件材質
|
|
4
|
304SS
|
6
|
316SS
|
|
6.密封材質
|
|
R
|
PRTFE
|
T
|
PEEK
|
|
7.填料材質
|
|
R
|
PRTFE
|
T
|
PEEK
|
|
8.設計壓力
|
|
B
|
PN16/150LB
|
D
|
PN40/300LB
|
|
9.接口形式
|
|
D
|
德標法蘭
|
A
|
美標法蘭
|
|
10.閥門口徑
|
|
18
|
2"
|
25
|
10"
|
|
19
|
21/2"
|
26
|
12"
|
|
20
|
3"
|
27
|
14"
|
|
21
|
4"
|
28
|
16"
|
|
22
|
5"
|
29
|
18"
|
|
23
|
6"
|
30
|
20"
|
|
24
|
8"
|
31
|
24"
|
1.碳鋼閥體，閥板為304SS。其他配置閥板材料和閥體材料一致。
2.手動蝶閥口徑在DN100以上的建議采用手輪驅動。
以上為標準造型，特殊要求請咨詢本公司。
