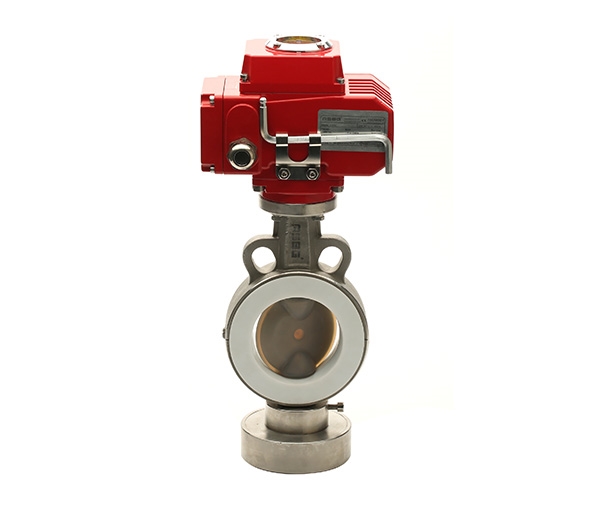

B400系列高性能蝶閥具有廣泛的研究領域，提供了良好的密封保護功能和較高的Cv值?？商峁┑牟牧戏N類很多，例如PTFE、不銹鋼，較高分子UHMWPE和特殊合金鋼，可以滿足客戶的眾多需求。AISENBERG高精度的產品具有較大地使用壽命。

連接方式：對夾式、凸耳式、雙法蘭、單法蘭

特點
閥座設計
具有力矩小，連接部位摩擦小的特性。閥座內部的加工曲面將閥板開、關時閥板和閥座之間的接觸力減到較小。這種閥座設計使閥門的力矩較小，同時也減少了閥座的摩擦。

閥座圈
一個襯膠圈環繞在閥座外面，包括閥板里部，確保閥門關閉時的氣泡密封。

閥體
對夾式和支耳式的兩片式閥體結構，表面涂環氧樹脂漆。所有閥體滿足ASMEClass150和DIN 3840 壓力等級液體力學要求。

閥板
PTFE閥板較小厚度可達到3mm，純PTFE可包覆不銹鋼材料。

閥座圈
一個襯膠座圈環繞在閥座外面，包括閥板里部確保閥門關閉時的氣泡密封。

密封環
把液體介質和閥體、閥桿相隔離。密封環是由純PTFE材料包覆在閥座圈表面。密封環被安裝在閥板上下加工處的凹槽內，在閥門裝配過程中，密封環受到閥板和閥座表面產生向上向下的壓力。

產品簡介
根據ISO 5211設計的執行機械法蘭面，使得閥門更加貼近執行機械，無閥桿外露。消除了液體或氣體從外面滲入自潤滑的聚四氟軸承，降低了磨擦和無需維護。

設計和特點
操作:手把式、手輪式、氣動、電動
連接：對夾法蘭、凸耳式、雙法蘭、單法蘭

電動執行器
可選電壓：220VAC,380VAC,24VDC(其他請咨詢)
環境溫度：-20℃-+60℃
防護等級：IP67
標準設備：兩限位開關，物理指示器，手動控制，開關型+干接點
選項：除濕加熱器，過力矩保護，4-20mA調節，Exd II BT4,更多要求請咨詢

選型說明

1.產品類型
B400	內襯對夾式蝶閥	B420	內襯雙法蘭蝶閥
B410	內襯凸耳式蝶閥	B430	內襯單法蘭蝶閥
2.控制方式
A	手動控制
B	氣控角行程活塞式鋁缸體標準型
P	電控基本型角行程
3.驅動形式
L	手把式	G	220VAC電動調節
U	ISO5211手把式	H	24VDC電動調節
W	手輪式	J	380VAC電動調節
D	雙動	K	220VAC電動開關防爆
S	單動常閉	N	24VDC電動開關防爆
P	單動常開	Q	380VAC電動開關防爆
E	220VAC電動開關	R	220VAC電動調節防爆
F	24VDC電動開關	T	24VDC電動調節防爆
M	380VAC電動開關	V	380VAC電動調節防爆
4.閥體材質
2	WCB	6	316SS
4	304SS
5.內件材質
F	WCB+PFA	G	WCB+PTFE
6.密封材質
P	PTFE
7.填料材質
P	PTFE
8.設計壓力
B	PN16/150LB
9.接口形式
A	美標法蘭	D	德標法蘭
C	國標法蘭
10.閥門口徑
17	11/2"	25	10"
18	2"	26	12"
19	21/2"	27	14"
20	3"	28	16"
21	4"	29	18"
22	5"	30	20"
23	6"	31	24"
24	8"

1.DN100以上內襯蝶閥一般選用手輪驅動。
2.PFA襯里提供了較高的抗腐蝕性。PFA襯里的厚度是2mm，大大提高了內襯蝶閥的Vc值，并且通過30000伏特的電火花檢測，確保PFA襯里均勻性、以保證閥體的抗擴散性和抗腐蝕性。PFA叫做全氟烷氧基樹脂，顏色透明，其物理性能和化學性能和PTFE類似，但是PFA有很好的可溶性和高附著性，適用于加工閥板的包覆涂層。
以上為標準選型，特殊要求請咨詢本公司
