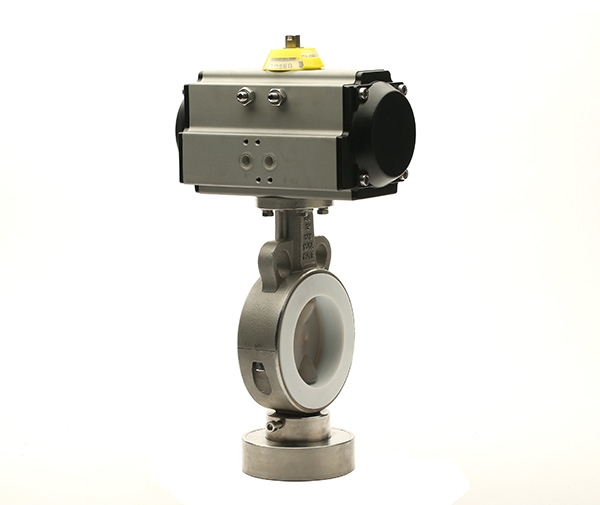

B400系列高性能蝶閥具有廣泛的研究領域，提供了良好的密封保護功能和較高的Cv值?？商峁┑牟牧戏N類很多，例如PTFE、不銹鋼，高分子UHMWPE和特殊合金鋼，可以滿足客戶的眾多需求。AISENBERG高精度的產品具有較大地使用壽命。
連接方式：對夾式、凸耳式、雙法蘭、單法蘭
特點
閥座設計
具有力矩小，連接部位摩擦小的特性。閥座內部的加工曲面將閥板開、關時閥板和閥座之間的接觸力減到較小。這種閥座設計使閥門的力矩較小，同時也減少了閥座的摩擦。
閥座圈
一個襯膠圈環繞在閥座外面，包括閥板里部，確保閥門關閉時的氣泡密封。
閥體
對夾式和支耳式的兩片式閥體結構，表面涂環氧樹脂漆。所有閥體滿足ASMEClass150和DIN3840 壓力等級液體力學要求。
閥板
PTFE閥板較小厚度可達到3mm，純PTFE可包覆不銹鋼材料。
閥座圈
一個襯膠座圈環繞在閥座外面，包括閥板里部確保閥門關閉時的氣泡密封。
密封環
把液體介質和閥體、閥桿相隔離。密封環是由純PTFE材料包覆在閥座圈表面。密封環被安裝在閥板上下加工處的凹槽內，在閥門裝配過程中，密封環受到閥板和閥座表面產生向上向下的壓力。
產品簡介
根據ISO 5211設計的執行機械法蘭面，使得閥門更加貼近執行機械，無閥桿外露。消除了液體或氣體從外面滲入自潤滑的聚四氟軸承，降低了磨擦和無需維護。
設計和特點
操作:手把式、手輪式、氣動、電動
連接：對夾法蘭、凸耳式、雙法蘭、單法蘭
氣動執行器
缸體：鋁合金(其他請咨詢)
氣源壓力：4-8bar
環境溫度：-20℃-+80℃(其他請咨詢)
氣源介質：過濾后的壓縮空氣或者其他惰性氣體
選項：兩位三通或兩位五通電磁閥，電子或物理指示器，定位器，過濾減壓閥，手動離合器
選型說明
|
1.產品類型
|
|
B400
|
內襯對夾式蝶閥
|
B420
|
內襯雙法蘭蝶閥
|
|
B410
|
內襯凸耳式蝶閥
|
B430
|
內襯單法蘭蝶閥
|
|
2.控制方式
|
|
A
|
手動控制
|
|
B
|
氣控角行程活塞式鋁缸體標準型
|
|
P
|
電控基本型角行程
|
|
3.驅動形式
|
|
L
|
手把式
|
G
|
220VAC電動調節
|
|
U
|
ISO5211手把式
|
H
|
24VDC電動調節
|
|
W
|
手輪式
|
J
|
380VAC電動調節
|
|
D
|
雙動
|
K
|
220VAC電動開關防爆
|
|
S
|
單動常閉
|
N
|
24VDC電動開關防爆
|
|
P
|
單動常開
|
Q
|
380VAC電動開關防爆
|
|
E
|
220VAC電動開關
|
R
|
220VAC電動調節防爆
|
|
F
|
24VDC電動開關
|
T
|
24VDC電動調節防爆
|
|
M
|
380VAC電動開關
|
V
|
380VAC電動調節防爆
|
|
4.閥體材質
|
|
2
|
WCB
|
6
|
316SS
|
|
4
|
304SS
|
|
|
|
5.內件材質
|
|
F
|
WCB+PFA
|
G
|
WCB+PTFE
|
|
6.密封材質
|
|
P
|
PTFE
|
|
|
7.填料材質
|
|
P
|
PTFE
|
|
|
8.設計壓力
|
|
B
|
PN16/150LB
|
|
|
9.接口形式
|
|
A
|
美標法蘭
|
D
|
德標法蘭
|
|
C
|
國標法蘭
|
|
|
10.閥門口徑
|
|
17
|
11/2"
|
25
|
10"
|
|
18
|
2"
|
26
|
12"
|
|
19
|
21/2"
|
27
|
14"
|
|
20
|
3"
|
28
|
16"
|
|
21
|
4"
|
29
|
18"
|
|
22
|
5"
|
30
|
20"
|
|
23
|
6"
|
31
|
24"
|
|
24
|
8"
|
|
1.DN100以上內襯蝶閥一般選用手輪驅動。
2.PFA襯里提供了較強的抗腐蝕性。PFA襯里的厚度是2mm，大大提高了內襯蝶閥的Vc值，并且通過30000伏特的電火花檢測，確保PFA襯里均勻性、以保證閥體的抗擴散性和抗腐蝕性。PFA叫做全氟烷氧基樹脂，顏色透明，其物理性能和化學性能和PTFE類似，但是PFA有很好的可溶性和高附著性，適用于加工閥板的包覆涂層。
以上為標準選型，特殊要求請咨詢本公司
