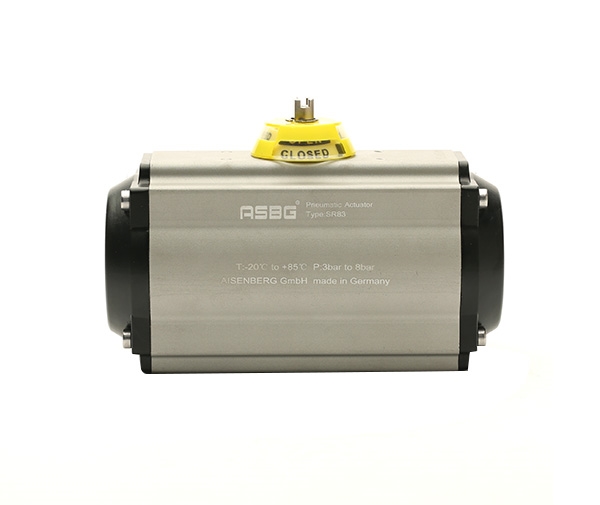

結合特別的風格、簡潔的設計和實用性，AISENBERG生產了DA雙作用和系列SR彈簧復位氣動執行機構。系列DA/SR具有先進的技術，模塊化的設計以及精密化的加工制造，經濟實用且節省空間?？芍苯影惭b在AISENBERG其他配件。既增加了其效率又增加了經濟性。
DA/SR系列的氣動執行器是AISENBERG有優勢的產品之一，氣動執行器主要用來控制球閥以及蝶閥的自動化工作，分為單動和雙動，扭力可以達到40000NM，工作頻率達到100萬次。
技術信息
硬質壓鑄鋁合金或者全不銹鋼的缸體。
氣缸底部連接依照ISO5211/DIN333標準。
工作壓力為：8bar。
標準工作溫度
標準(丁氰橡膠)：-25℃-+80℃
高溫（氟橡膠）：-20℃-+150℃
電磁閥及限位開關的安裝符合NAMUR標準。
AISENBERG的氣動執行器可以提供可調形成的0°，45°，90°或180°三位式的操作方式。
操作條件
1.氣源壓力范圍
4bar(58psi) to 8bar(116psi)雙作氣缸Double acting
5bar(65psi) to 8bar(116psi)單作氣缸Single acting
2.工作溫度
標準（NBR）:-25℃-+80℃
低溫（HNBR）:-40℃-+80℃
高溫（FKM）：-25℃-+80℃
3.寬大的氣缸范圍
共有35款不同的氣缸型號，在5bar氣源下扭矩范圍從8Nm到110528Nm
4.工作介質
已過濾干燥或潤滑空氣，無腐蝕性氣體，惰性氣體，容許顆粒大小不超過30um.
5.連接方式
氣缸底部連接依照ISO5211/DIN3337標準，電磁閥接口及氣缸頂部連接依照VDI/VDE-3845,NAMUR標準。
6.檢測
每一個氣缸出廠前都做壓力測試，并標示生產編號。并且我們保證每個執行器動作次數500000次以上。
特性
1.指示器
位置指示器符合Namur標準，所有AISENBERG氣動執行器都便于安裝相關附件。
2.輸出軸
高清度的鍍鎳硬質合金（15Nm以上）是輸出軸低摩擦及高耐磨的材質保證，具符合ISO5211及DIN3337標準?？商峁┛蛻舳ㄖ瞥叽缂安讳P鋼或硬鋁合金材料。
3.缸體
擠壓鋁合金缸體采用硬質氧化處理（30Nm以上），提高了抗磨蝕的性能并降低了活塞和缸體的摩擦。亦可提供鍍鎳處理或者PTFE（聚四氟乙烯）涂層機環氧樹脂噴涂不同處理。
4.端蓋
環氧樹脂噴涂處理（80Nm以上）壓鑄鋁合金端蓋提供抗腐蝕性，并可提供鍍鎳處理及PTFE（聚四氟乙烯）涂層等不同處理方式。
5.活塞
高精度的納米級硬質氧化處（30Nm以上）的壓鑄鋁合金活塞配以耐磨密封圈及導向板，齒輪齒條設計結構為執行器提供穩定的扭矩輸出。
6.行程調節
兩個標準限位外部調節螺栓，可以方便的對執行器實現±5°開關位置調節。
7.高性能彈簧
高張力彈簧采用鍍鋅處理，很大提高了執行器抗腐蝕性和使用壽命。預緊式彈簧可以安全及快速拆卸。
8.軸承及導向板
采用長壽命、低摩擦的材料，避免了金屬和金屬直接接觸，從而提高了產品的穩定性和使用壽命。
部件與材料
雙作用執行器
A口進氣，壓縮空氣推動活塞向外運動，使執行器輸出軸逆時針旋轉（0°→90°）B口排氣。
B口進氣，壓縮空氣推動活塞向內運動，使執行器輸出軸逆時針旋轉（90°→0°）A口排氣。
單作用執行器
A口進氣，壓縮空氣克服彈簧力，推動活塞向外運動，執行器輸出軸逆進針旋轉（0°→90°）B口排氣。
執行器失氣，活塞在彈簧力作用下像內運動，執行器輸出軸順時針旋轉（90°→0°）A口排氣。
標準規范
1.使用介質：壓縮空氣或者惰性氣體
2.壓力范圍：雙作用4~8巴，單作用5~8巴
3.工作溫度：
標準型（NBR）:-25℃-+80℃
低溫型（HNBR）:-35℃-+80℃
高溫型（FKM）：-20℃-+150℃
4.行程調整：在打開位置有±5°的可調范圍
5.潤滑：在正常工作條件下，不需要添加潤滑劑
6.安裝：適合室內或室外安裝
7.使用壓力：輸入氣壓不超過8巴
耗氣量計算
DA/SR系列執行器開向體積和關向體積
|
型號
|
開向體積
|
關向體積
|
|
DA32
|
0.04
|
0.04
|
|
DA52
|
0.11
|
0.14
|
|
DA63
|
0.2
|
0.23
|
|
DA75
|
0.29
|
0.38
|
|
DA83
|
0.41
|
0.55
|
|
DA92
|
0.62
|
0.91
|
|
DA105
|
0.94
|
1.18
|
|
DA125
|
1.47
|
1.85
|
|
DA140
|
2.43
|
3.2
|
|
DA160
|
3.65
|
5.03
|
|
DA190
|
5.9
|
7.9
|
|
DA210
|
7.4
|
9.7
|
|
DA240
|
10.7
|
14.3
|
|
DA270
|
16.9
|
22.5
|
|
DA300
|
23.8
|
29.7
|
耗氣量取決于供氣壓力、開關行程、體積及動作次數，計算如下：
升/分=氣缸體積（開向體積+關向體積）*（（供氣壓力（Kpa）+101.3)/101.3)*次數/分鐘
